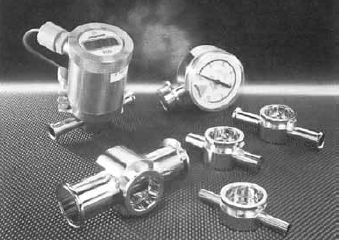

医药生物行业用无死角连接件

通过使用Anderson-Negele的CPM无死角仪表过程连接,卫生型压力表和变送器可安装于至1/4英寸的管道上而无需使用适配器或节流器,不会产生气穴或“死角”并且不影响性能!

资料下载:点击下载

应用领域

制药和生物技术工厂使用多种卫生型流体处理系统,旨在减少或消除“死角”、气穴和滞留量。迄今为止,取得可重复的准确压力一直是个难题。通过为所有压力测量应用选用CPM过程连接,用户可以获得最高的无菌性、可清洁性和性能。CPM仪表连接件能够使传感膜片真正“贴合”工艺流程!

应用方法

CPM过程连接有卫生型卡箍(Tri-Clamp®)型和AWF(对焊)型两种订购规格,适用于外径为1/4-4英寸的标准管道尺寸。CPM过程连接选型和安装都十分简单,如同所有标准卫生型“T”三通一样。为了简化仪表或传感器的安装,仅需使用一个标准的1 1/2英寸卫生型卡箍。内部O形密封圈随仪表一起提供。

可取代传统安装方式

在这类应用中,仪表和传感器通常按照下列三种方式之一进行安装:

1、  在1 1/2 英寸或更大的管道上使用标准卫生型“T”三通,在小于1 1/2 英寸的管道上使用反向节流器。这样不会影响性能,但是无法避免死角或气穴。

2、  在带隔膜筒的特殊流通式“隔离器”上使用工业仪表。这样可解决所有尺寸的死角问题,但是:

– 对位置敏感

– 对温度敏感

– 维修和校准时,必须移除整个过程连接件

– 成本高!

3、  使用较小的隔膜来减少滞留量,但是仍然存在气穴,并且由于隔膜较小,导致精确性显著降低。

CPM 系统可解决上述所有问题!该系统干净、可齐平嵌入、精确、简易,此外与同类流通式仪表过程连接相比便宜数百美元。

管道尺寸:1/4'' 、 1/2'' 、3/4'' 、1'' 、1.5‘’ 、2‘’ 、2.5‘’ 、3‘’ 、4‘’

管道连接:卡箍(Tri-Clamp)和AWF(对焊)

可安装方向:直列“T”三通、双口

O型密封圈材料:EPDM USP VI级-标配

                                硅或氟橡胶-选配

文件:蚀刻材料热指数,提供证书

焊接端的尺寸及允差符合ASME BP要求
